Tapintó

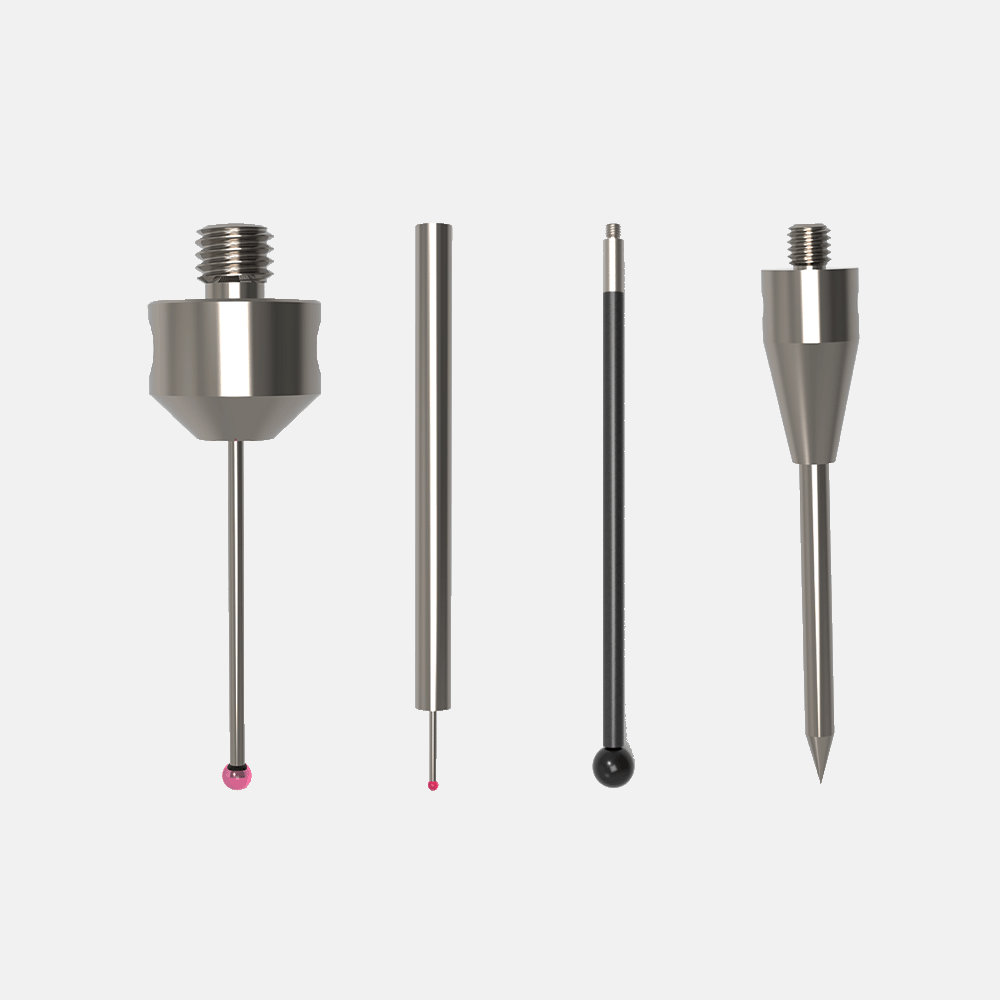

Egyenes tapintó
Az egyenes tapintók a tapintók legegyszerűbb és leggyakrabban használt típusai. Alkalmasak egyszerű geometriai elemek vizsgálatára, ahol közvetlen érintkezés lehetséges. A feladattól függően választható egylépcsős vagy többlépcsős szár. Ebbe a kategóriába tartozó összes tapintó – a hegyes kivitelűek (K típus) kivételével – golyót használ tapintóelemként. Az alkatrészekhez használható összes szabványos anyag és azok tulajdonságai megtalálhatók az anyagáttekintésünkben. A tapintótű (K típus) edzett rozsdamentes acél heggyel, illetve különböző kúpszögű, volfrám-karbidból készült heggyel rendelkezik, amely a tapintási geometria szerepét tölti be.
Egyenes tapintó

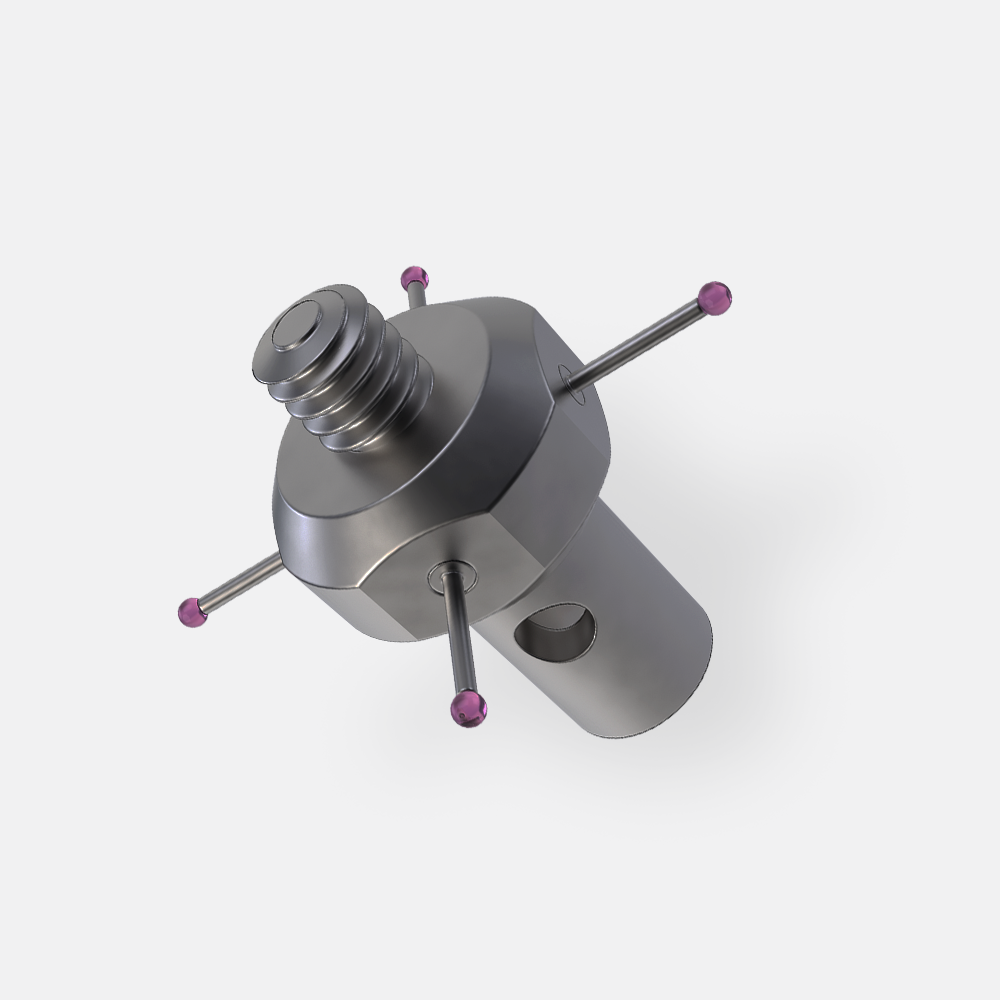

Csillag tapintó
A csillag tapintók a tapintók egyik legsokoldalúbb típusát jelentik. Lehetővé teszik nagy átmérők mérését meghajlás veszélye nélkül, még nagyon hosszú mérési hosszak esetén is. Ideális megoldást nyújtanak alámetszések vagy menetek mérésére. A változatok széles választéka és a rögzített tapintókarok száma lehetővé teszi feladatspecifikus mérőprogramok kialakítását. Például, ha a szár irányában nincs tapintó (W típus), akkor a mérés a furat aljához nagyon közel is megvalósítható.
Csillag tapintó

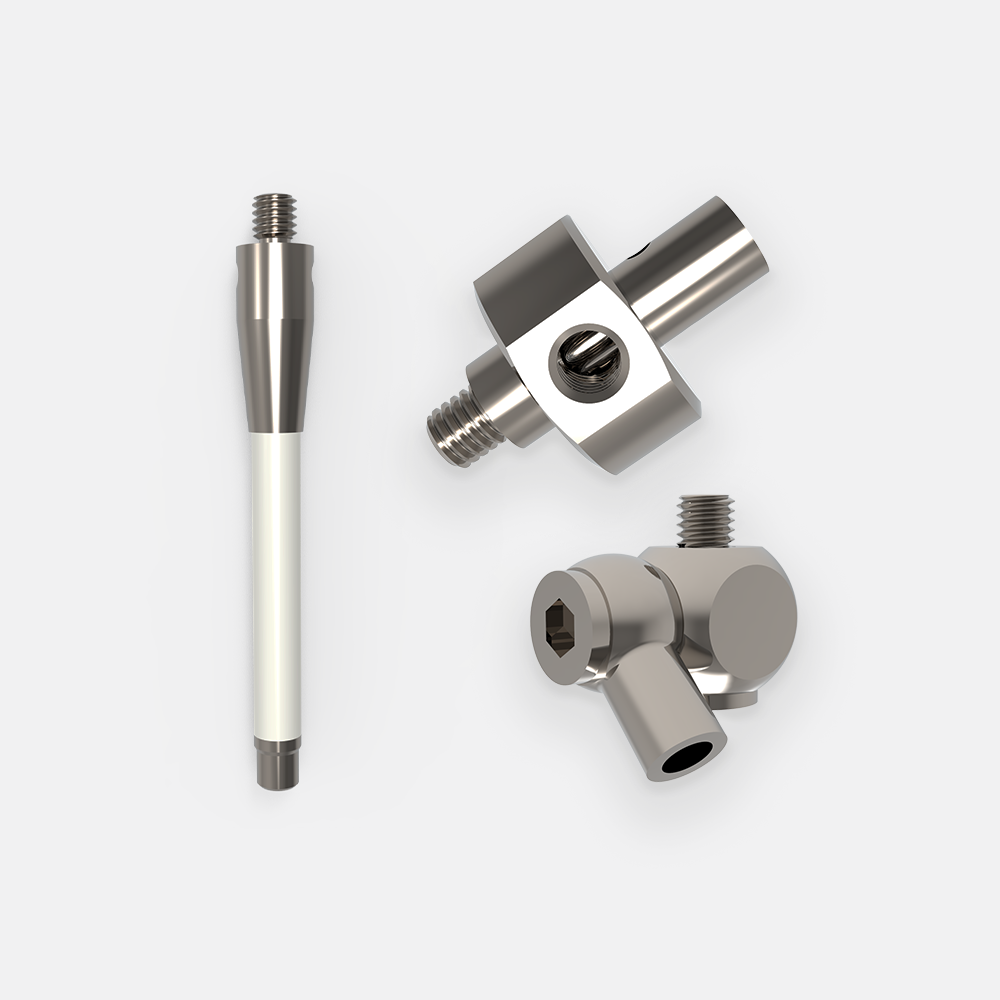

Adapterek / tartók
Az adapterlemez a koordináta-mérőgép, a mérőfej és a mérendő munkadarab közötti központi csatolófelület. A legtöbb esetben beépített elektronikus azonosító chippel rendelkezik, amely lehetővé teszi a mérőfej pontos azonosítását. Az adapterlemezek különböző mérőfej-konfigurációk befogadására szolgálnak. Fő előnyük, hogy a szükséges tapintók gyorsan és nagy pontossággal cserélhetők.
Adapterek / tartók

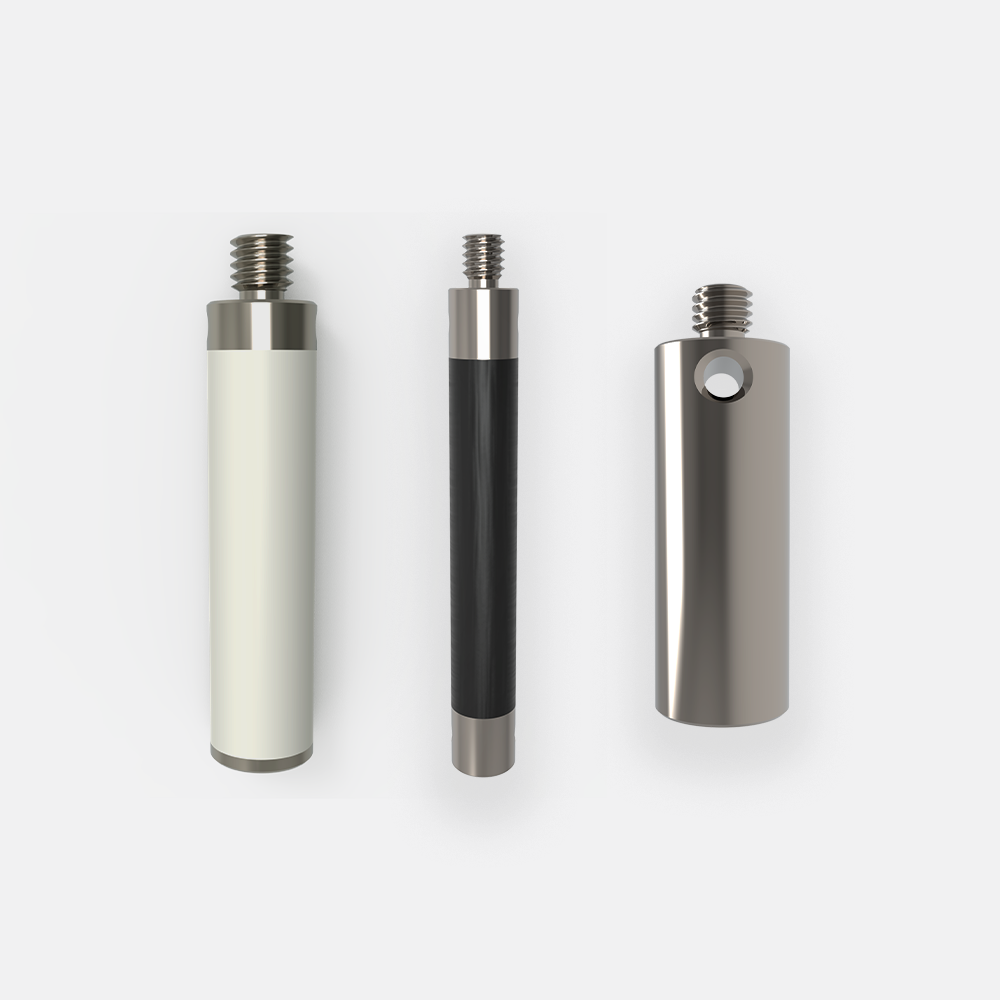

Hosszabbítók
A hosszabbítók lehetővé teszik, hogy a mérőfej elérje a munkadarab nehezen hozzáférhető területeit, illetve hogy több mérőfejet egymástól megfelelő távolságban tartsanak, így elkerülve az egymásba ütközést. A metrológiai szabályok szerint a hosszabbítóknak a lehető legrövidebbnek és legmerevebbnek kell lenniük, valamint a csatlakozási pontok számát a minimálisra kell csökkenteni.
Hosszabbítók

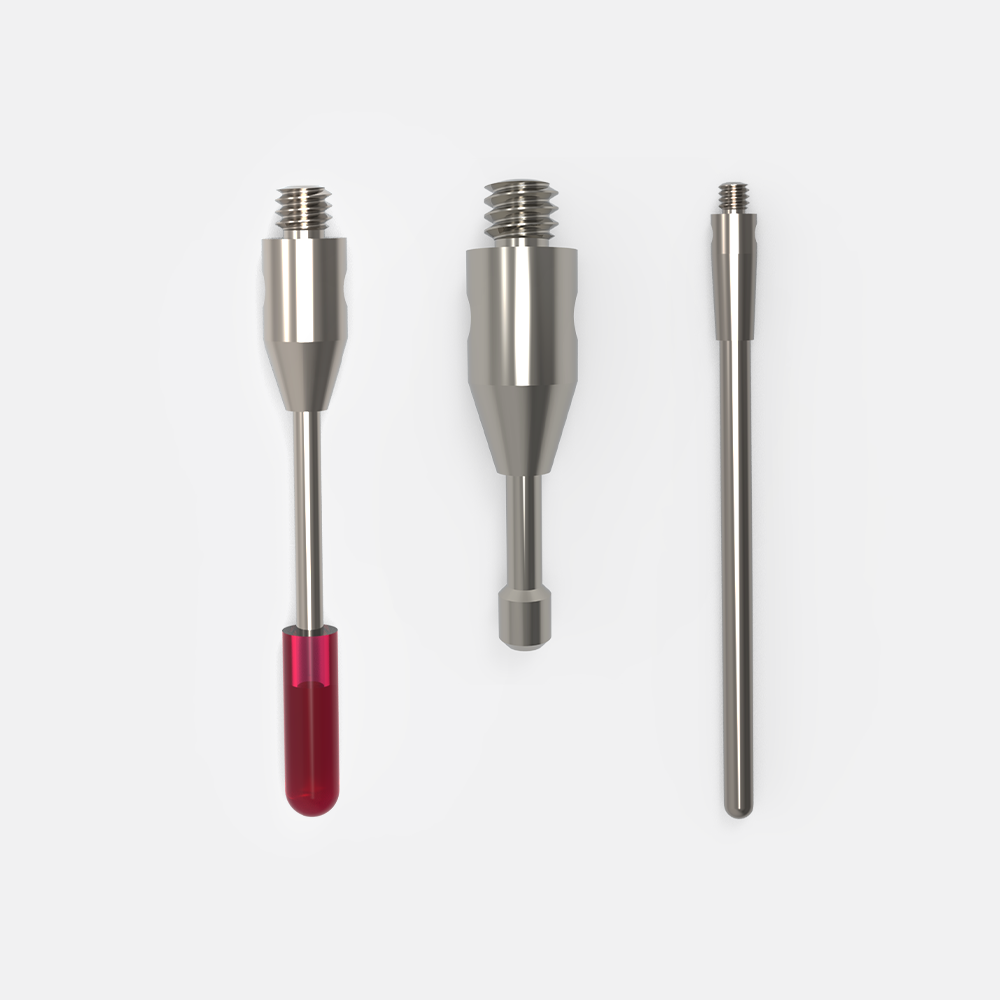

Hengeres tapintók
A hengeres tapintók akkor kerülnek alkalmazásra, amikor az optimális mérési pont golyóval nem érhető el megbízhatóan. Ilyen például a lemezalkatrészeken kialakított lyukasztott furatok végpontjainak meghatározása, ami szkennelés során alapvető fontosságú. Ez a feladat a hengeres tapintó szárának szándékos érintésével valósítható meg. Fontos megjegyezni, hogy a tapintó tengelyének a lehető legmerőlegesebbnek kell lennie a mérendő elem tengelyére. Lekerekített végű hengeres tapintók esetén lehetőség van homlokfelületi tapintásra, illetve a teljes gömbfelületen történő tapintásra is.
Hengeres tapintók

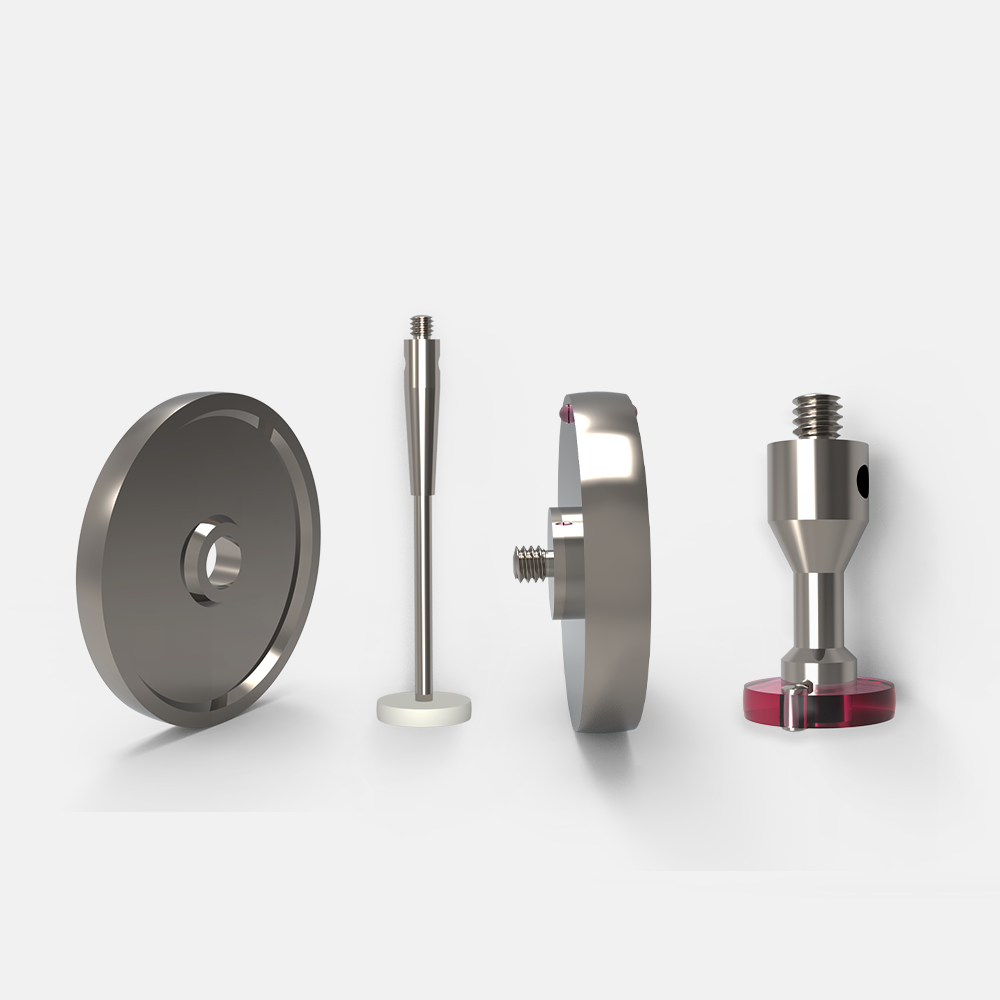

Gömbszelet tapitók
A gömbszeletek (spherical disc-ek) precíziós golyók szegmensei, amelyek különböző vastagságban és átmérőben érhetők el. Az ilyen tapintók ott kerülnek alkalmazásra, ahol nagy belső átmérők vagy integrált alámetszések mérése szükséges. Fontos megjegyzés: a hagyományos tárcsák nem alkalmasak Z irányú tapintásra (kivéve a lekerekített végű görgőkkel ellátott tárcsákat).
Gömbszelet tapitók

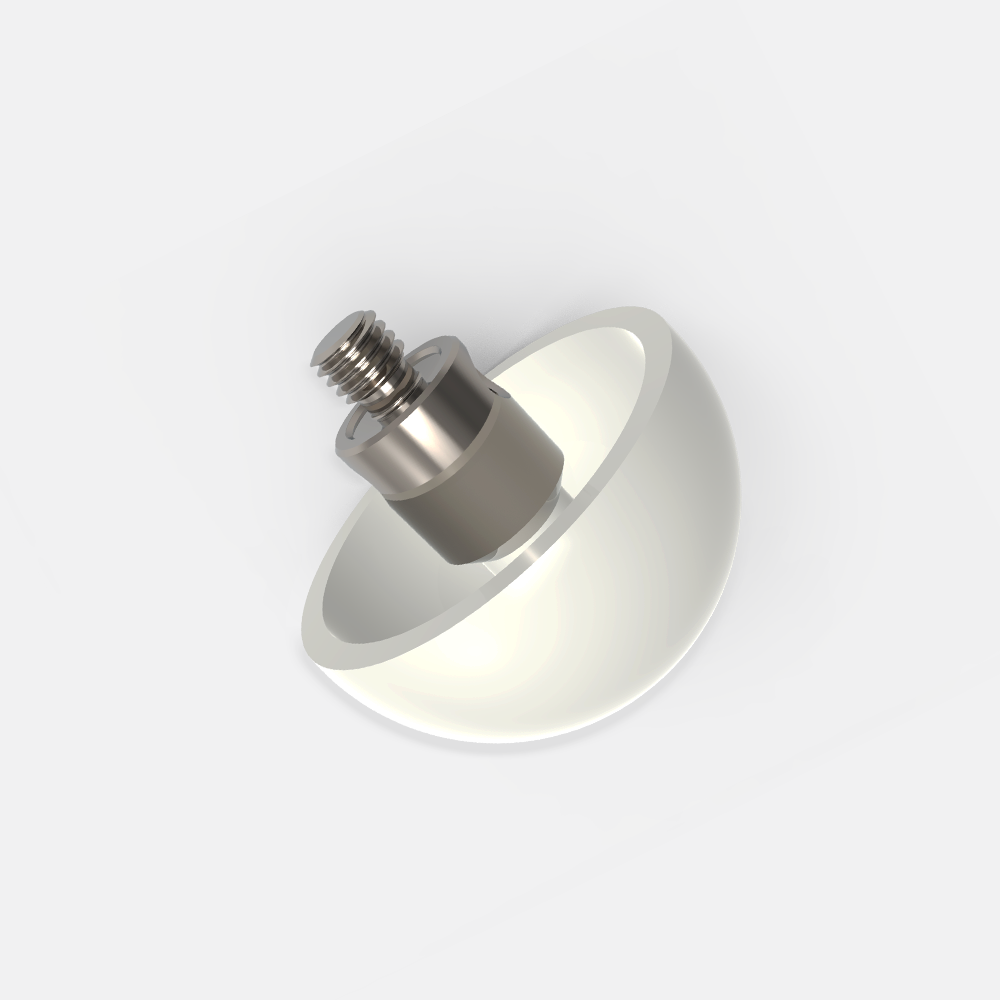

Félgömb alakú tapintó
A félgömb alakú tapintók olyan elemek mérésére alkalmasak, amelyek nagy tapintógömb-átmérőt igényelnek, alacsony tömeggel vagy csökkentett magassággal, ellentétben a korong alakú tapintókkal, amelyek csak radiális tapintást tesznek lehetővé. A félgömb alakú tapintók a szár irányának mérésére is használhatók. Előnyük, hogy az üreges félgömb teljes felülete felhasználható a méréshez.
Félgömb alakú tapintó

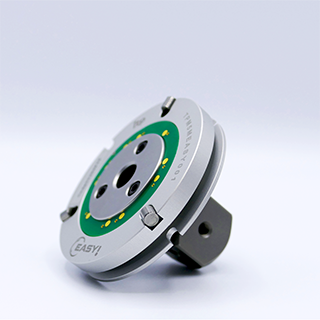

Adapterlemezek
Az adapterlemez a koordináta-mérőgép, a mérőfej és a mérendő munkadarab közötti központi csatolófelület. A legtöbb esetben integrált elektronikus azonosító chippel van ellátva, amely lehetővé teszi a mérőfej pontos azonosítását. Az adapterlemezek különböző mérőfej-konfigurációk befogadására szolgálnak. Fő előnyük, hogy a szükséges tapintók gyorsan és nagy pontossággal cserélhetők.
Adapterlemezek

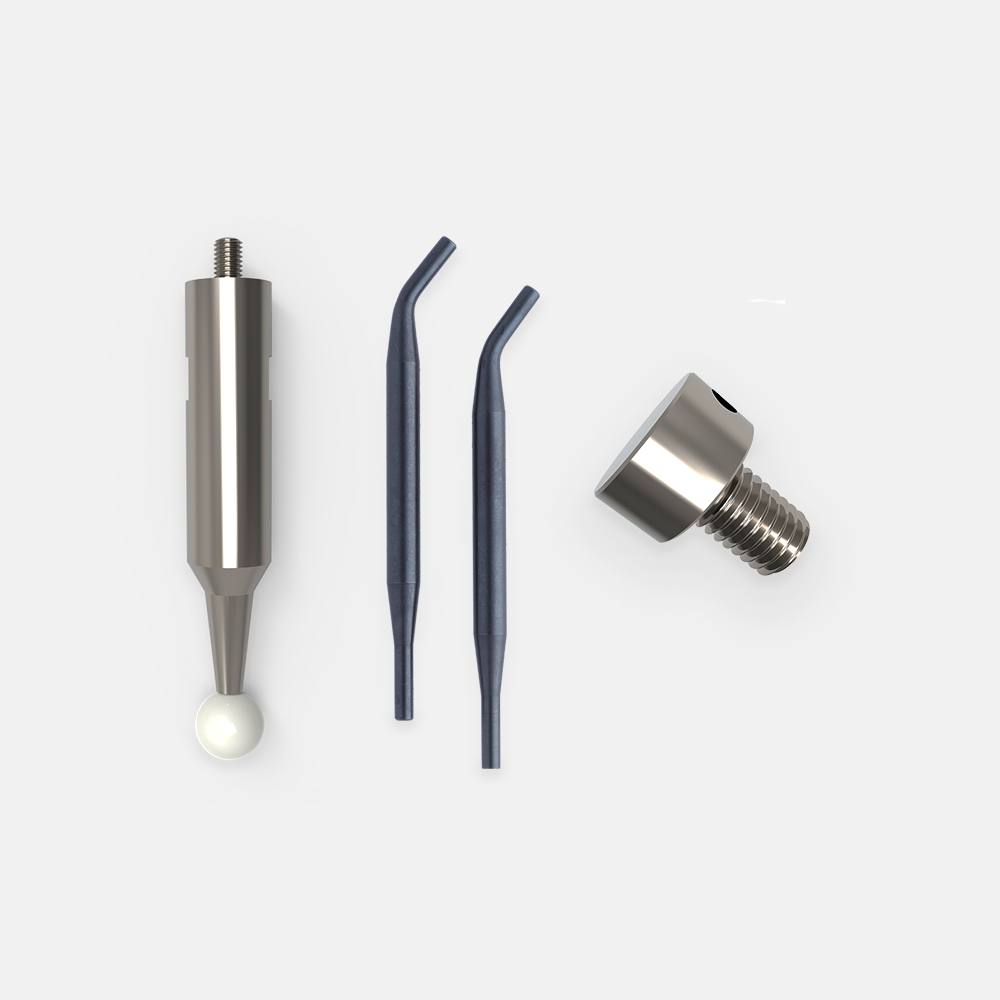

Kiegészítők
Az itp széles választékban kínál különféle kiegészítő tartozékokat, például tanúsított kalibráló gömböket, kéziszerszámokat vagy menetmérő idomszereket. A mérési feladathoz kapcsolódó összes releváns tartozék a szabványos programba van integrálva.
Kiegészítők

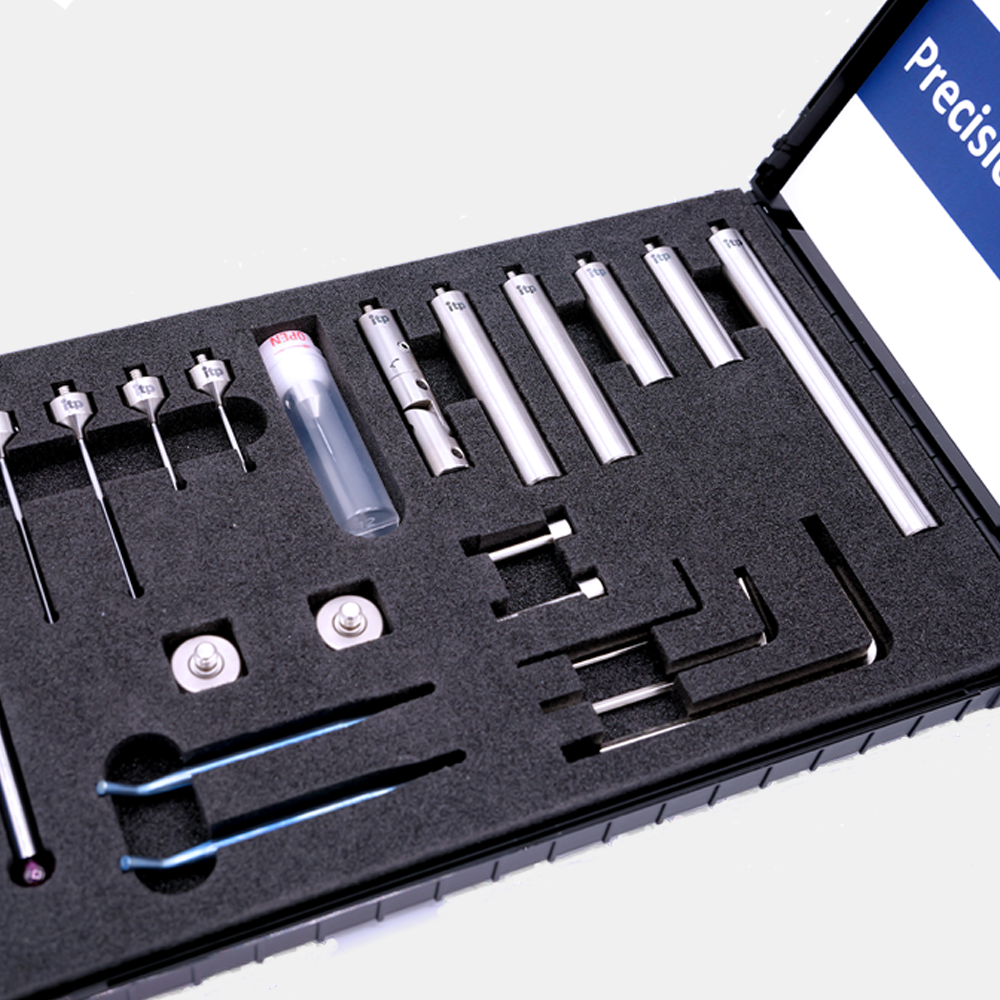

Styli Set
Complete set for common measuring tasks. Our six set variants cover all measurement requirements. Available in: M2 – 14‑pieces, M3 XXT – 6, 14 or 24‑pieces and M5 – 21 or 55‑pieces.
Styli Set
